Описание

Предназначен для автомобилей:

• BMW (X5 E53, E39 и т.п.)

• Mini Cooper (2003)

Комплектация

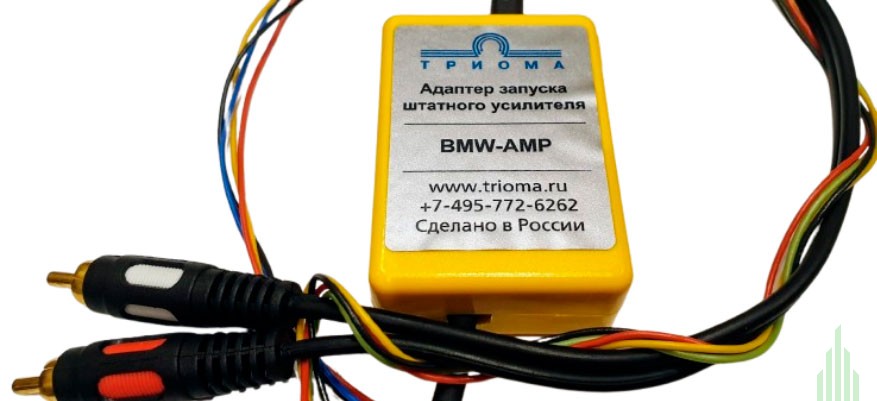

• Адаптер BMW-AMP

• Инструкция

Краткое описание

Адаптер позволяет сохранить в аудио-системе автомобиля штатный усилитель и акустику при замене штатного головного устройства на нештатное.

Совместим с автомобилями, оборудованными цифровым усилителем звука DSP

Описание:

Данное устройство позволяет при замене штатного головного устройства сохранить в аудиосистеме автомобиля BMW штатный усилитель с DSP. Устройство протестировано на BMW X5 (E53), Mini Cooper (2003).

Адаптер включает усилитель в следующем режиме: громкость — максимум, тембр — 0, баланс — 0, фадер — 0, входы адаптера рассчитаны на сигнал 1 вольт. Если выходы магнитолы не соответствуют указанному параметру (1 вольт), возможно изготовление адаптера с измененными параметрами.

Таким образом, регулировки громкости, тембров и баланса осуществляются самой магнитолой. В том случае, когда вся акустика (передняя и задняя) подключена к усилителю, регулировка фадер не поддерживается. Если к усилителю подключены фронтальные выходы головного аппарата, т.е. усилитель работает только на переднюю акустику, а заднюю акустику подключить непосредственно к выходам на заднюю акустику головного устройства, тогда регулировка фадер будет функционировать.

Работа адаптера:

Адаптер однократно активирует штатный усилитель при появлении напряжения на желтом проводе. Желтый провод контроллера должен быть соединен с проводом «ACC» штатного усилителя и вместе с последним может быть подключен к контактам «ACC» автомобиля или «Remout» устанавливаемой магнитолы. В первом случае усилитель будет включаться при включении зажигания, во втором при включении магнитолы. Выключаться — соответственно.

Адаптер содержит встроенные звуковые цепи для трансляции звукового сигнала, выполненные по дифференциальной схеме с симметричными выходами. Также допускается подключение звуковых выходов магнитолы напрямую к контактам штатного усилителя без использования встроенных в контроллер звуковых цепей (в соответствии с рисунком ниже). При таком подключении уровень сигнала уменьшится вдвое.

Обратите внимание: если штатный усилитель с DSP производства Philips, то одна из пар «IN R» или «IN L» может быть заземлена в усилителе

Производитель Триома

ООО «Триома», 141850 Московская область, Дмитровский район, пос. Деденево, Московское шоссе, д. 2, кор. В

Сделано в Китае
